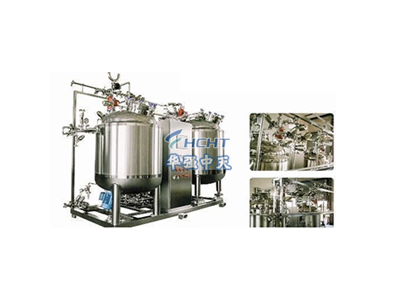

一、全自動配液罐概述
全自動配液罐為立式，上下碟型封頭，帶標準夾套，帶保溫，保溫采用聚氨酯，保溫厚度約為50mm,帶機械攪拌的衛生級不銹鋼容器。
全自動配液罐系統采用全自動PLC觸摸屏控制系統加工控閥門及檢測溫度、料位、壓力、PH等控制參數，進行全自動液體配制過程。
二、全自動配液罐產品參數說明
1、全自動配液罐主結構尺寸見四項
2、全自動配液罐主攪拌器:捷流式分散混合機式攪拌器，0-1450r/min，可處理混懸液，接觸藥液部分為316L，電解拋光Ra≤0.4um
3、全自動配液罐副攪拌器：上機械攪拌器，雙層槳式攪拌槳
4、全自動配液罐機械密封：使用常溫形式、單端面，摩擦面碳化硅材質;
5、全自動配液罐使用壓力與設計壓力
使用壓力-內膽：常壓;夾套：0.15Mpa
設計壓力-內膽：常壓;夾套：0.21Mpa;
6、全自動配液罐工作溫度與設計溫度
工作溫度-內膽：0-150℃;夾套：150℃;
設計溫度-內膽：0-100℃;夾套：150℃;
三、全自動配液罐管口配置
1、人孔-衛生級快開：DN400，常壓，上平蓋;
2、清洗球-快裝連接Ф38，360o旋轉，材質316L，噴射清洗最大有效半徑能達到2m;
3、氣體呼吸器-快裝連接Ф38,濾殼:316L,濾芯PTFE，濾芯規格5"X1, 過濾精度0.22um;
4、溫度傳感器-快裝連接Ф25，測量范圍;0-150℃;4-20MA輸出，精度：A級，抗干擾能力強，安裝調試簡單方便;
5、視鏡-DN100, 符合GMP要求;
6、視燈-DN100, 12V,符合GMP要求;
7、手動罐底閥-DN40;材質：316L ,膜片：三元乙丙;
8、配液罐要求有自循環系統
9、管路控制所用316L隔膜閥
四、全自動配液罐技術參數表
規格型號 | 外形尺寸 | 總功率(常規配置) | 備注 | |
電機功率(KW) | 攪拌轉速(R/min) | |||
PYG--50 | 400×400×1600MM | 0.55KW | 120 | |
PYG--100 | 500×500×1700MM | 0.75KW | 120 | |
PYG--150 | 500×600×1800MM | 0.75KW | 120 | |
PYG--200 | 700×500×1800MM | 1.1KW | 120 | |
PYG--300 | 800×600×2000MM | 1.5KW | 120 | |
PYG--400 | 900×900×2000MM | 1.5KW | 120 | |
PYG--500 | 900×1100×2000MM | 1.5KW | 120 | |
PYG--1000 | 1000×1200×3300MM | 2.2KW | 120 | |
PYG--2000 | 1200×1500×3200MM | 3KW | 100 | |
PYG--3000 | 1500×1500×3600MM | 4KW | 80 | |
PYG--4000 | 1700×1800×3800MM | 5.5KW | 36 | |
PYG--5000 | 1800×1800×4000MM | 5.5KW | 36 | |
