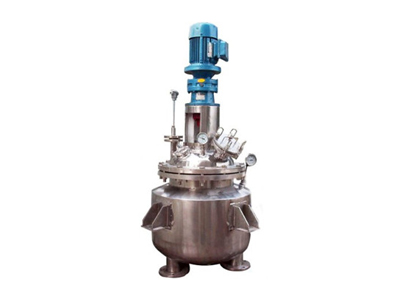

一、小型反應釜概述
小型反應釜一般加工精致、外觀精致但性能優越，反應速度快，主要于醫藥、食品、精細化工等微型反應及實驗室科研項目研究，具有加熱快、反應迅速、溫度可控、操作方便等優點。
二、小型反應釜組成
小型反應釜設備一般分為釜體(筒體)、夾套、攪拌系統三大組成部分，另設釜蓋(封頭)、夾套或盤管(加熱、冷卻循環)、攪拌器(錨式、槳式、渦輪式等)、傳動裝置(電機減速機)、軸封裝置(機械密封)、保溫介質、支撐(支腿、平臺)等組件。
小型反應釜多采用不銹鋼制作而成，其筒體與物料接觸部分多采用進口SUS304/316L高級不銹鋼材質制作，內筒壁采用機械拋光或電解鏡面拋光，外筒壁采用全焊接結構保溫，外表面采用鏡面或亞光處理;筒體對外連接口采用衛生快開接頭，安全衛生無死角，符合國家GMP衛生標準;具有超溫及故障聲光報警系統，工作與反應定時功能，可根據實驗要求隨意切換工作模式。
三、小型反應釜結構特征
1、該設備結構設計技術先進，加工精良、體積小、性能優越。夾套形式分為夾套型和外半管型，夾套油加熱型都設有倒流裝置，對電加熱裝置的優化設計，使加熱和降溫速度快捷，加熱均勻、高效，能耗少，安全性能高;
2、釜軸的密封采用特殊衛生級機械密封設計，確保物料不受污染;
3、擁有變頻調整裝置，攪拌轉速多以變頻調速，調節范圍大，另外設有溫度顯示或控制，方便快捷;
4、能夠承受120℃高溫滅菌消毒;操作壓力較高，多有化學反應產生或由溫度升高而形成，壓力波動較大，配備衛生級壓力表;
5、小型反應釜可采用蒸汽加熱、電加熱、導熱油等加熱方式，以滿足耐酸、耐堿、耐高溫、耐磨蝕、抗腐蝕等不同工作環境的工藝需求。
四、主要常用規格及參數
規格型號 | 外形尺寸 | 總功率(常規配置) | 備注 | |
電機功率(KW) | 攪拌轉速(R/min) | |||
FYG--50 | 700×700×1600MM | 0.55KW | 0-150 | |
FYG--100 | 800×800×1700MM | 0.75KW | 0-150 | |
FYG--150 | 800×800×1800MM | 0.75KW | 0-150 | |
FYG--200 | 900×900×1800MM | 1.1KW | 0-150 | |
FYG--300 | 900×900×2000MM | 1.5KW | 0-150 | |
FYG--400 | 1000×1000×2000MM | 1.5KW | 0-150 | |
FYG--500 | 1100×1100×2000MM | 1.5KW | 0-150 | |
FYG--1000 | 1200×1200×3300MM | 2.2KW | 0-150 | |
FYG--2000 | 1600×1600×3200MM | 4KW | 0-150 | |
FYG--3000 | 1700×1700×3600MM | 5.5KW | 0-150 | |
FYG--4000 | 1800×1800×3800MM | 7.5KW | 0-150 | |
FYG--5000 | 2000×2000×4000MM | 7.5KW | 0-150 | |
FYG--10000 | 2400×2400×6000MM | 15KW | 0-150 | |
五、小型反應釜設計、制造、檢驗、驗收?qǐng)?zhí)行標準
1、《中華人民共和國特種設備安全法》
2、SFDA 《藥品生產質量管理規范》
3、TSG21—2016《固定式壓力容器安全技術監察規程》
4、GB150—2011《壓力容器》
5、NB/T47015—2011《壓力容器焊接規程》
